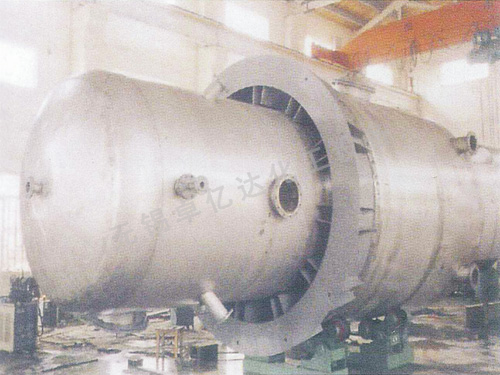

噴淋式飽和器
 |
 |
產品概述
噴淋式飽和器的主材為316L，該產品用于焦化廠硫胺工段，是硫胺工段生產大顆粒硫胺的主要設備。噴淋式飽和器是用于焦化廠產生的煤氣和煤制煤氣生產中凈化煤過程中的脫氨設備，解決以往煤氣凈化過程中脫氨、去酸霧、硫銨結晶分別在分體設備中進行占地面積大，及脫氨效果差，硫銨結晶效果差的不足。本飽和器是由上殼體、內簡體、加酸管、煤氣入口管、母液入口管、母液腔體、母液噴嘴、煤氣出口管、溫水管、溢流管、下簡體、母液出口管、結晶漿液抽出管、出料管、母液回流管、降液管、支座構成，上殼體與內簡體組合制成左右兩個蝸殼式腔體結構。其優點是該飽和器具脫氨、去酸霧、硫銨結晶于一體，結構緊湊，占地面積小，不會因?yàn)槊摎涿摿蛟斐啥挝廴尽?br />
結構特點
1、噴淋室由本體、外套簡和內套筒組成，煤氣進入本體后向下在本體與外套筒的環形室內流動，然后由上出噴淋室，再沿切線方向進入外套筒與內套筒間旋轉向下進入內套筒，由頂部出去。外套筒與內套筒間形成旋風分離作用，以除去煤氣夾帶的液滴，起到除酸器的作用。
2、在噴淋室的下部設置母液滿流管，控制噴淋室下部的液面，促使煤氣由入口向出口在環形室內流動。
3、在煤氣入口和煤氣出口間分隔成兩個弧形分配箱，在弧形分配箱配置多組噴嘴，噴嘴方向朝向煤氣流，形成良好的氣液接觸面。
4、噴淋室的下部為結晶槽，用降液管與結晶槽連通，循環母液通過降液管從結晶槽的底部向上返，不斷生成的硫銨晶核，穿過向上運動的懸浮硫銨母液，促使晶體長大，并引起顆粒分級，小顆粒升向頂部，從上部出口接到循環泵，結晶從下部抽出。
5、在煤氣出口配置有母液噴酒裝置。煤氣入口和出口均設有溫水噴酒裝置，可以較徹底清洗噴淋室。
